TruLaser Cell Series 1000

Expert for strips, tubes, and profiles

TruLaser Cell 1100 er et fleksibelt stråleføringssystem som du enkelt kan integrere i produksjonslinjen din. Det er spesialdesignet for endeløs sveising av alle sømgeometrier på strimler, rør og profiler. Du har stor frihet når det gjelder materialet. Med lasersveisesystemet kan du sveise stål, rustfritt stål, aluminium og til og med ikke-jernholdige metaller, fra en tiendedels millimeter opptil flere millimeter tykkelse. Fleksibiliteten, kvaliteten og påliteligheten økes gjennom det brede utvalget av sveiseoptikk med lineære eller svingbare akser, samt sensorsystemer for sømdeteksjon og -sporing (f.eks. SeamLine eller SeamLine Pro). Avhengig av bruksområde og materiale brukes enten CO2- eller solid state lasere fra TRUMPF.

Fleksibel struktur

Konfigurer maskinen som optimalt tilpasser seg deg og dine behov.

Øk lønnsomheten

Toppmoderne strålekilder og sensorsystemer reduserer driftskostnadene og øker hastigheten.

Enkel kontroll

Det integrerte betjeningspanelet sikrer intuitiv betjening av TruLaser Cell Series 1000.

Variabel strålestyringssystem

Slaglengden til den lineære aksen, arbeidshøyden og traversbanene tilpasser seg linjen din.

Perfekt samhandling

Sveiseoptikk med lineære eller svingbare akser og sensorsystemer er det perfekte tillegget til maskinen.

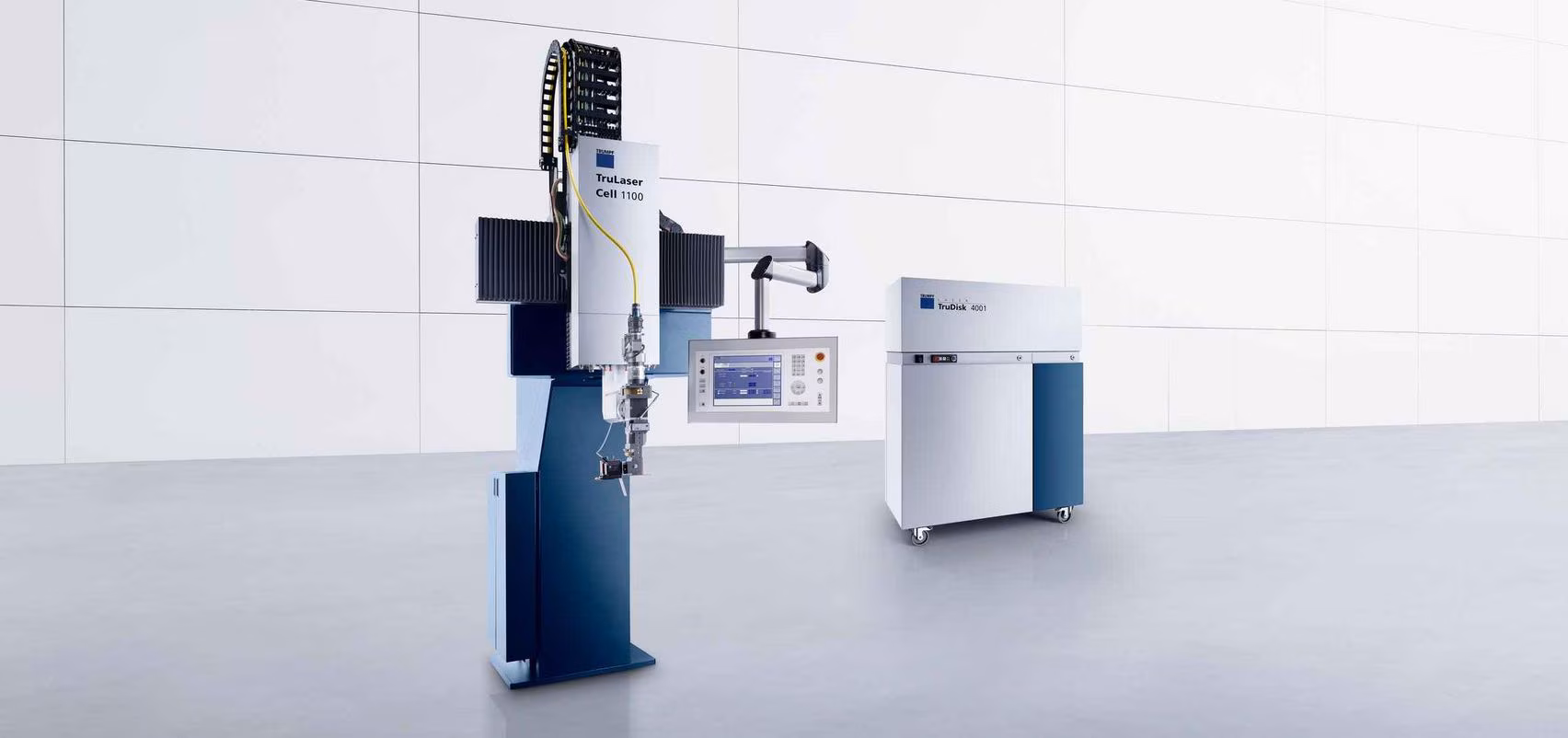

TruLaser Cell 1100

The TruLaser Cell 1100 impresses with its simple operation, different design variants and high welding speeds. Thanks to simple integration in roll forming systems, the TruLaser Cell 1100 facilitates your optimum introduction to laser tube welding.

TruLaser Cell 1100 PC

The TruLaser Cell 1100 PC offers a long axis for welding profiles in various angle positions. The TruFlow CO2 laser is securely integrated in the housing.

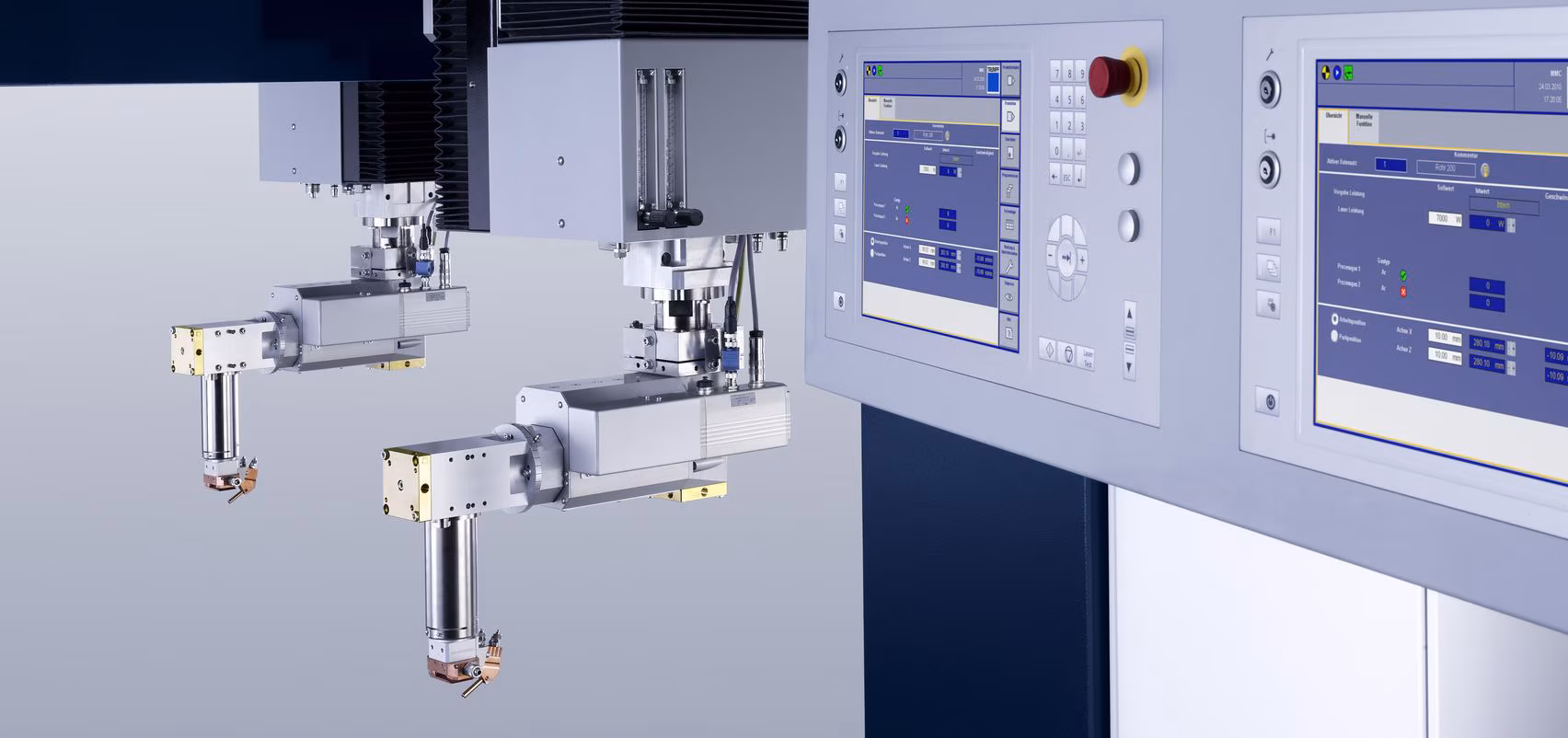

TruLaser Cell 1100 with dual head system

The TruLaser Cell Series 1000 is individually customizable – regardless of the traverse path of the linear axes, working height, or travel range. The beam sources used are CO2 lasers from the TruFlow product group and solid-state lasers from the TruDisk and TruDiode product groups. The beam can be positioned parallel or vertical to the processing direction on a case-by-case basis. The application can be optimized with further adjustment axes of the optics.

TruLaser Cell 1100 fiber

The TruLaser Cell 1100 fiber impresses with its simple operation, low investment costs and high welding speeds. It is superbly suited to tubes and perpendicular profiles. Select the TruDisk that suits your requirements for energy-efficient and economic tube welding. Combined with the patented TRUMPF BrightLine Weld technology, you can weld materials such as mild steel, stainless steel or even copper and aluminum with almost no spatter and to a top quality standard.

Available in the following models:

TruLaser Cell 1100 (CO2-Laser)TruLaser Cell 1100

Technical Data sheet

Receive the technical data of all product versions as a PDF.

Request Technical Data sheet

Lasersveisede profiler

TruLaser Cell 1100 er spesielt utviklet for endeløs lasersveising av rør og profiler. Den kompakte strukturen gjør det mulig å integrere den problemfritt i en eksisterende profileringsmaskin. Konseptet gjør det mulig å konvertere rør-/profilsveisemaskinen til ulike produktgeometrier med minimale tomgangsperioder. Den solide strukturen og det støvtette, innkapslede stråleføringssystemet garanterer konstante prosessforhold og maksimal lasersikkerhet i et industrielt miljø.

Svært produktiv varmeledningssveising med SpeedLas

For tynne materialer opptil 0,016 tommer muliggjør SpeedLas-optikken fra TRUMPF de høyeste prosesshastighetene. Ved hjelp av varmeledningssveising utnyttes de fysiske effektene av den såkalte «Brewster-vinkelen» for å oppnå imponerende produktivitetsøkninger.

Lekkasjesikker, ikke-porøs sveisesøm

På grunn av den høye strålekvaliteten til TRUMPF-lasere og den resulterende svært konsentrerte energitilførselen til arbeidsstykket, kan det oppnås gasstette og ikke-porøse endeløse sømmer uten smelteavleiringer på rørets inner- og utvendige vegger.

TRUMPF TLS lineær sveiseoptikk

TLS-speilfokuseringsoptikken har en klar blenderåpning på 50 mm, samt en spesiell lineær akse for å definere laserstrålens posisjon på arbeidsstykket. Optikken er utstyrt med sveisedyser til koaksial og lateral gasstilførsel. Fokuseringsspeilets brennvidder varierer fra f = 100 mm til f = 300 mm.

BEO D70

Store arbeidsavstander med små brennvidder – BEO D70.

SeamLine

SeamLine håndterer sømposisjonskontrollen for TRUMPF-lasersystemer. Systemet registrerer pålitelig sprekker eller kanter med en vekslende lys- og lyssnittprosedyre.
