TruMatic 5000
TruMatic 5000 - Image 2

TruMatic 5000

Kraftverket med høy ytelse – helautomatisert og produktivt

Be om et tilbud

Enestående delkvalitet og helautomatisert materialflyt – fra lasting til produksjon til sortering

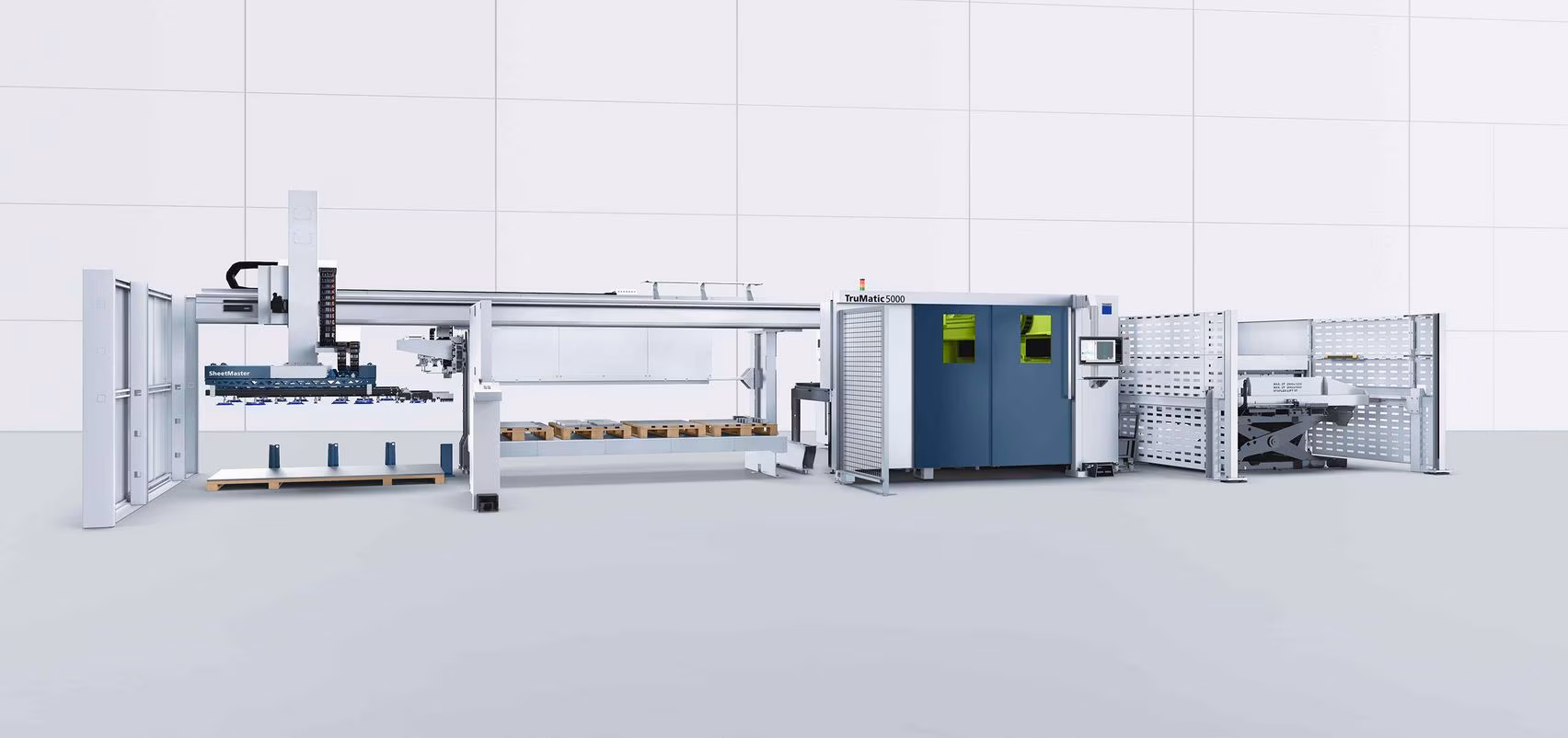

TruMatic 5000 med SheetMaster (ny generasjon)* automatiserer materialflyten i stans/laser produksjonen din, fra rask lasting til lossing, palletering og sortering. Med 6 kW lasereffekt setter TruMatic 5000 nye produktivitetsstandarder på markedet og oppnår samtidig høye energieffektivitetsnivåer. Forhåndsseparering av ark parallelt med produksjonen, den integrerte aksen for mer fleksibilitet og en rekke individuelt kontrollerbare sugekopper lar deg produsere autonomt og effektivt.

Maksimal produktivitet

Den kraftige 6 kW-laseren på TruMatic 5000 gjør stans/laserprosesseringen din svært produktiv.

Helautomatisert

Det automatiserte stans/lasersystemet er ideelt for drift over flere skift.

Ripefri behandling

Den synkende dien muliggjør ripefrie stanse- og formingsprosesser.

Autonom produksjon

ToolMaster skifter verktøy helautomatisk i maskinen – for maksimal sikkerhet i prosesser.

Stort utvalg av materialer

I tillegg til standardmaterialer kutter laseren et bredt spekter av ikke-jernholdige metaller produktivt og pålitelig.

Effektiv og energibesparende

Solid state lasere og deltadrift i maskinen scorer poeng for effektivitet og energibesparing.

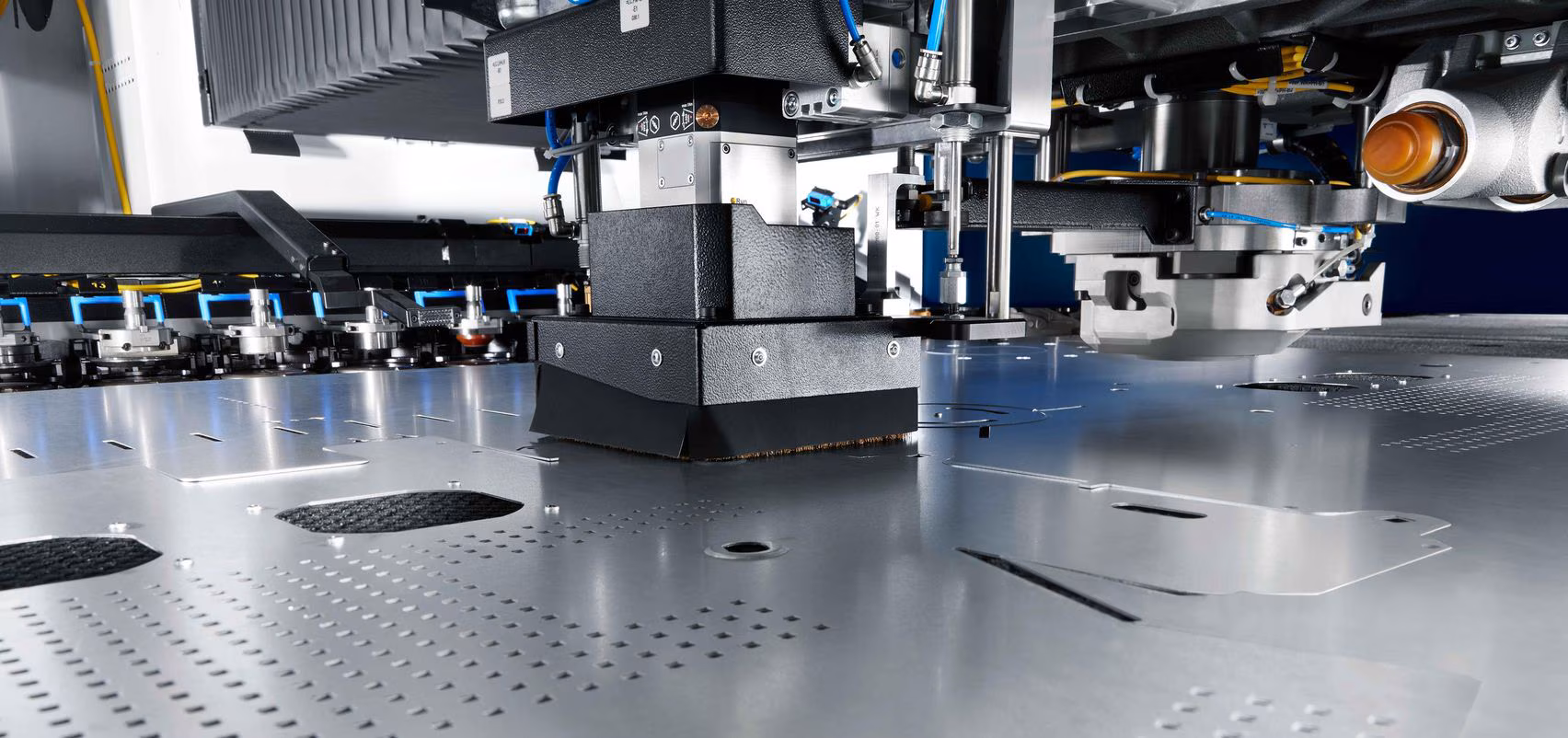

Ett skjærehode for alt

Med TruMatic 5000 kan du bearbeide alle typer materialer og tykkelser med samme skjærehode takket være bjelkeføringen. Det er ikke nødvendig å bytte hode, noe som betyr at inproduktive tider reduseres.

Fullstendig behandling av delen

Den perfekte synergien mellom laser, stanse- og formverktøy muliggjør fullstendig prosessering av delene dine. Dette eliminerer vanligvis nedstrøms operasjoner, som avgrading.

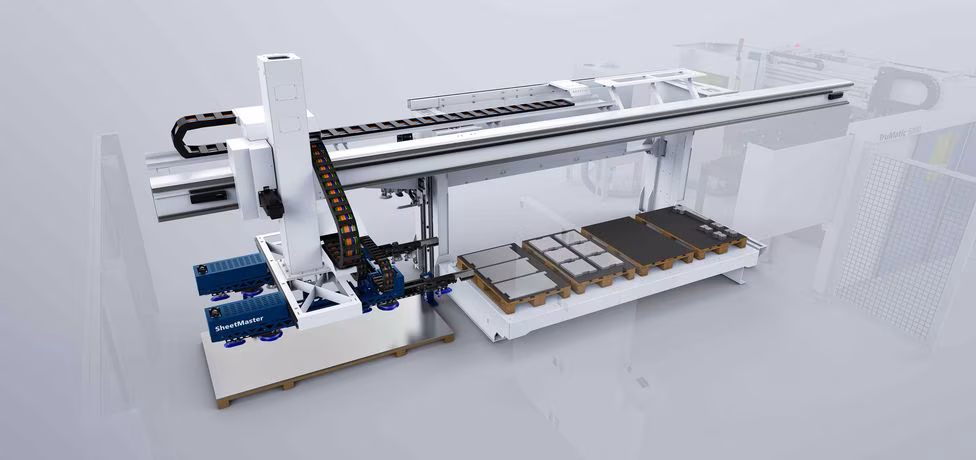

Automatisk lasting og lossing med sortering

Med den nye SheetMaster* kan du laste og losse delene dine raskt og med prosesssikkerhet. Du kan også sortere og palletere delene dine.

Enkel håndtering av verktøy

ToolMaster lastes parallelt med produksjonen – forberedte verktøy bringes inn i verktøyveksleren uten å avbryte produksjonen, og verktøy fjernes for sliping.

Helautomatisert

Takket være de varierte automatiseringskomponentene fungerer TruMatic 5000 fiber pålitelig døgnet rundt.

Available in the following models:

TruMatic 5000 with new SheetMaster Medium FormatTruMatic 5000 with new SheetMaster Large Format

Technical Data sheet

Receive the technical data of all product versions as a PDF.

Request Technical Data sheet

Utvidede formingsalternativer

Høykvalitets ytre konturer og delikate indre konturer: Med det slanke laserhodet til en TruMatic kan du skjære svært nær, eller til og med på, former som allerede er laget. Du kan også oppnå uvanlige konturer med prosesssikkerhet. Du kan bearbeide ikke-jernholdige metaller som messing, kobber eller titan med høyeste kvalitet takket være faststofflaseren. Du kan integrere formede seksjoner ganske enkelt i prosessforløpet.

Materialutvalg

TruFiber- solid state laseren er motstandsdyktig mot tilbakerefleksjoner. Selv svært reflekterende materialer som kobber eller messing kan bearbeides uten at det påvirker prosesspåliteligheten.

TruTops Boost

Design og programmer stanse/lasermaskinen din intelligent med TruTops Boost, din alt-i-ett 3D-løsning.
Se produktet

Programvare

Programvareporteføljen fra TRUMPF optimaliserer hele produksjonsprosessen din – fra kundeforespørselen til levering av den ferdige delen.
Se produktet

Synkende die

Den synkende dien muliggjør ripefrie stanse- og formingsprosesser. Om ønskelig senkes dien under posisjonering, slik at platen ikke berører dien – enten det er en stansedie eller en hevet formingsdie.

Børstebord

For sensitive materialer, som ikke må ha riper under, kan du bruke børstebord kombinert med den synkende dien.

Smart lasting og lossing

Smart Load and Unload støtter prosessikker lasting og lossing. Under lasting registrerer en sensor i klemmene om platen er optimalt plassert. Hvis dette ikke er tilfelle, korrigeres platen. Under lossing registrerer en sensor om en del ikke ble fjernet på en sikker måte. Den nye SheetMaster utfører også en inspeksjon før delene fjernes. Dette muliggjør sikker fjerning av delene.

Separation station for easy peeling of sheets

The separation station of the SheetMaster can pre-separate parallel to production. The gripping unit can pick up a separated raw sheet immediately after the last finished part has been sorted.

Smart stanseovervåking

Før verktøyskiftet, sjekker smart stanseovervåking om det faktisk ble stanset et hull i platen. Dette gjør at maskinen kan oppdage et mulig ødelagt stansehull på et tidlig tidspunkt og unngår kasseringer, spesielt på natt- eller helgeskift.

Digital tilkobling og integrasjon for smarte løsninger

Sømløs integrering av flere TRUMPF-maskiner i ditt eget programvaremiljø er svært enkelt. Vi har den riktige løsningen for enhver kombinasjon, enten det er integrering i Oseon eller tilkobling til overvåkings- og analyseverktøy. En tilkobling til tredjeparts programvaresystemer er også mulig med våre grensesnitt basert på OPC UA-standarden.

Integrert utflating

Ved stansing av plater oppstår det trykk- og strekkspenninger i arbeidsstykket, noe som kan føre til deformasjoner i metallplaten. Den integrerte flatemaskinfunksjonen og det tilhørende verktøyet gjør det mulig å jevne ut ujevnheter i overflaten under selve stanseprosessen.

Universell skjære enhet

Din TruMatic er utstyrt med en pålitelig universal skjæreenhet som tilsvarer solid state laseren. Denne får høye karakterer på grunn av forbedret prosesspålitelighet og forenklet drift. Den robuste designen er bygget for daglig industriell bruk og gjør den motstandsdyktig mot kollisjoner.

MobileControl app

Med TRUMPFs Mobile Control-app kan du enkelt og fleksibelt betjene og overvåke maskinene dine, ettersom appen overfører grensesnittet fra standardkontrollpanelet til berøringsskjermen på nettbrettet ditt. I tillegg til det statiske kontrollpanelet har du enda en mulighet for å overvåke og styre maskinen din.

6 kW laser power

Med 6 kW laserkraft muliggjør TruFiber-laseren enestående produktivitet. Solid state laseren garanterer høy effektivitet og en utmerket energibalanse.

SheetMaster (ny generasjon)

Den nye SheetMaster* fyller TruMatic 5000 med råark og tar over lossing og sortering av ferdige deler. Den nye fleksible gripeenheten med individuelt kontrollerbare sugekopper gjør SheetMaster svært effektiv til å fjerne både enkle og komplekse deler. Dette betyr at manuelle inngrep nesten aldri er nødvendig.

Roller beading tool

You can use the roller technology to create straight and curved beads of any length in the sheet. This produces high-quality workpieces without visible forming marks.

Avgradingsverktøy for kuler

Avgrad geometrier i forskjellige størrelser direkte på maskinen. Dermed drar du nytte av perfekt avgradede arbeidsstykker og kortere produksjonstider.

Utkasterverktøy for sortering

Fjern små laserkuttede deler med prosesspålitelighet og separer de ferdige delene fra de gjenværende delene samtidig.

MultiTool

Du kan øke produktiviteten til stanse- eller stanse/lasermaskinen din med en verktøyadapter for opptil ti skjæreinnsatser – spesielt for små stanseoperasjoner.

Synkende die

Den synkende dien muliggjør en ripefri stanse- og formingsoperasjon og forhindrer risikoen for at ting setter seg fast.

Oversikt over stanseverktøy

TRUMPF tilbyr verdens største utvalg av stanseverktøy på markedet. Du finner den perfekte løsningen for enhver stanse- og formingsapplikasjon.

Automated loading and unloading with sorting

The SheetMaster (new generation)* takes over the fast and safe loading, unloading, separating, palletizing and sorting of your finished parts.
Vis Produktgruppe

Disposal

The GripMaster (new generation) ensures automated scrap skeleton handling. Scrap skeletons and remainder strips are deposited on the scissor table.
Vis Produktgruppe

Tool handling

The ToolMaster Linear also provides space for an additional 18, 54 or 90 tools which are automatically positioned in the linear magazine of your machine. This means you can complete even complex orders with numerous tool changes quickly and automatically.
Vis Produktgruppe
