TruMatic 3000

Skreddersydd for krevende serieproduksjon – svært fleksibel og økonomisk effektiv

TruMatic 3000 fiber kombinerer toppmoderne stanse- og laserteknologi med et helelektrisk drivkonsept. Kombinasjonen av DeltaDrive og TruFiber skaper en ekstremt produktiv løsning med lavt strømforbruk og redusert installasjonsområde. Ulike automatiseringsalternativer muliggjør en jevn produksjonsflyt i flerskiftsdrift – selv for komplekse deler. Maskinen er tilgjengelig i to versjoner og kan derfor optimalt tilpasses de respektive produksjonskravene.

Maksimal fleksibilitet

Stansing, laserskjæring, forming og gjenging på én maskin – uten transformasjon, uten kompromisser.

Høyeste delkvalitet egnet for serieproduksjon

Synkende matrise og presist børstebord garanterer ripefri bearbeiding selv av skjøre deler.

Enkel automatisering

Integrerte klaffer for fjerning av deler, sorteringsløsninger og kombinerbare automatiseringer som SheetMaster eller lagertilkobling.

Spare energi med et system

Helelektrisk stansedrift og TruFiber-laser reduserer strømforbruket og CO₂-utslippene på en bærekraftig måte.

Miljøvennlig kraftpakke

Den innovative Delta Drive sparer ikke bare plass og utvider materialhåndteringen din – den scorer også poeng når det gjelder miljøvern. Sammen med solid-state-laseren reduserer den systemets strømforbruk med rundt 65 % – noe som reduserer driftskostnadene dine samtidig som det er bra for miljøet.

Standard konfigurasjon

165 kN stansekraft, 650 slag/min: det økonomiske alternativet for pålitelig komplett bearbeiding med høy energieffektivitet i mellomformat.

Delta Drive ytelsespakke

180 kN stansekraft, 800 slag/min: for maksimal produktivitet med høy komponenttetthet, ideell for krevende produksjonsprosesser i serieproduksjon.

Automatisk godt sortert

Automatisk sortering Maskinen sorterer automatisk deler opptil en størrelse på 7 x 7 tommer.

Smart lossing: klaff for fjerning av deler

En stor klaff for fjerning av deler muliggjør automatisk lossing av deler opptil en størrelse på 16 x 24 tommer.

Stansing og laserskjæring i ett

Prøvedel med laserskåret kontur og ekstruderinger, valsekanting, trinnvis merking produsert med stanseverktøy.

Materialutvalg

TruFiber-faststofflaseren er motstandsdyktig mot tilbakerefleksjoner. Selv svært reflekterende materialer som kobber eller messing kan bearbeides uten at det påvirker prosesspåliteligheten.

Kostnadseffektiv produksjon av små deler

Takket være funksjonen «Utkasting av små deler» kan du kostnadseffektivt produsere store mengder små deler fra relativt tykt materiale.

Utvidede formingsalternativer

Høykvalitets ytre konturer og delikate indre konturer: Med det slanke laserhodet til en TruMatic kan du skjære svært nær, eller til og med på, former som allerede er laget. Du kan også oppnå uvanlige konturer med prosesssikkerhet. Du kan bearbeide ikke-jernholdige metaller som messing, kobber eller titan med høyeste kvalitet takket være faststofflaseren. Du kan integrere formede seksjoner ganske enkelt i prosessforløpet. I prosessen håndteres materialet alltid skånsomt og fjernes forsiktig fra maskinen.

TruTops Boost

Konstruer og programmer laser-, stanse- og kombinerte stanselasermaskiner intelligent med TruTops Boost, din alt-i-ett 3D-løsning.

Programvare

Programvareporteføljen fra TRUMPF optimaliserer hele produksjonsprosessen din – fra kundeforespørselen til levering av den ferdige delen.

Energisparende Delta Drive

Med sitt hybridaksekonsept og elektriske stansedrift er Delta Drive ekstremt energieffektiv. Kombinert med solid-state-laseren sparer den rundt 65 % energi sammenlignet med en konvensjonell stanselasermaskin. Det reduserer CO2-avtrykket ditt betydelig.

Senkende die

Den synkende dien muliggjør ripefrie stanse- og formingsprosesser. Om nødvendig kan dien senkes under posisjonering, slik at platen ikke har kontakt med dien – både for stanse- og høyere formingsformer. Ved forming nedover er det ikke lenger risiko for at ting setter seg fast.

Kulebord eller børstebord

For sensitive materialer, som ikke må ha riper under, kan du bruke børstebord kombinert med den synkende dien. Deler som skal lakkeres senere, kan også bearbeides på det praktiske kulebordet.

Integrert utflating

Ved stansing av metallplater utsettes arbeidsstykket for kompresjons- og strekkspenninger, noe som kan forårsake deformasjon av platen. Den integrerte flatemaskinfunksjonen og det tilhørende verktøyet gjør det mulig å jevne ut ujevnheter i overflaten under selve stanseprosessen.

Universell skjæreenhet

Din TruMatic er utstyrt med en pålitelig universal skjæreenhet som tilsvarer solid statenSmart stanseovervåkinglaseren. Denne får høye karakterer på grunn av forbedret prosesspålitelighet og forenklet drift. Den robuste designen er bygget for daglig industriell bruk og gjør den motstandsdyktig mot kollisjoner.

Smart stanseovervåking

Før et verktøyskifte kontrollerer denne funksjonen om arket faktisk er stanset. På denne måten oppdager maskinen tidlig når stansene er ødelagte, og kan gi denne informasjonen videre til operatøren. Den smarte stanseovervåkingsfunksjonen unngår derfor kasseringer, spesielt på natt- eller helgeskift.

Utkasting av små deler

Delta Drive kobler fra stempelet og dien og muliggjør dermed nye stanseapplikasjoner. Et høydepunkt ved stanselaserdrift er prosessikker fjerning av små, laserskårne deler. Det øvre verktøyet stanser med en liten forskyvning, noe som betyr at små deler ikke faller gjennom matrisen og ned i skrapbeholderen, men i stedet glir gjennom en delerenne og ned i ventebokser.

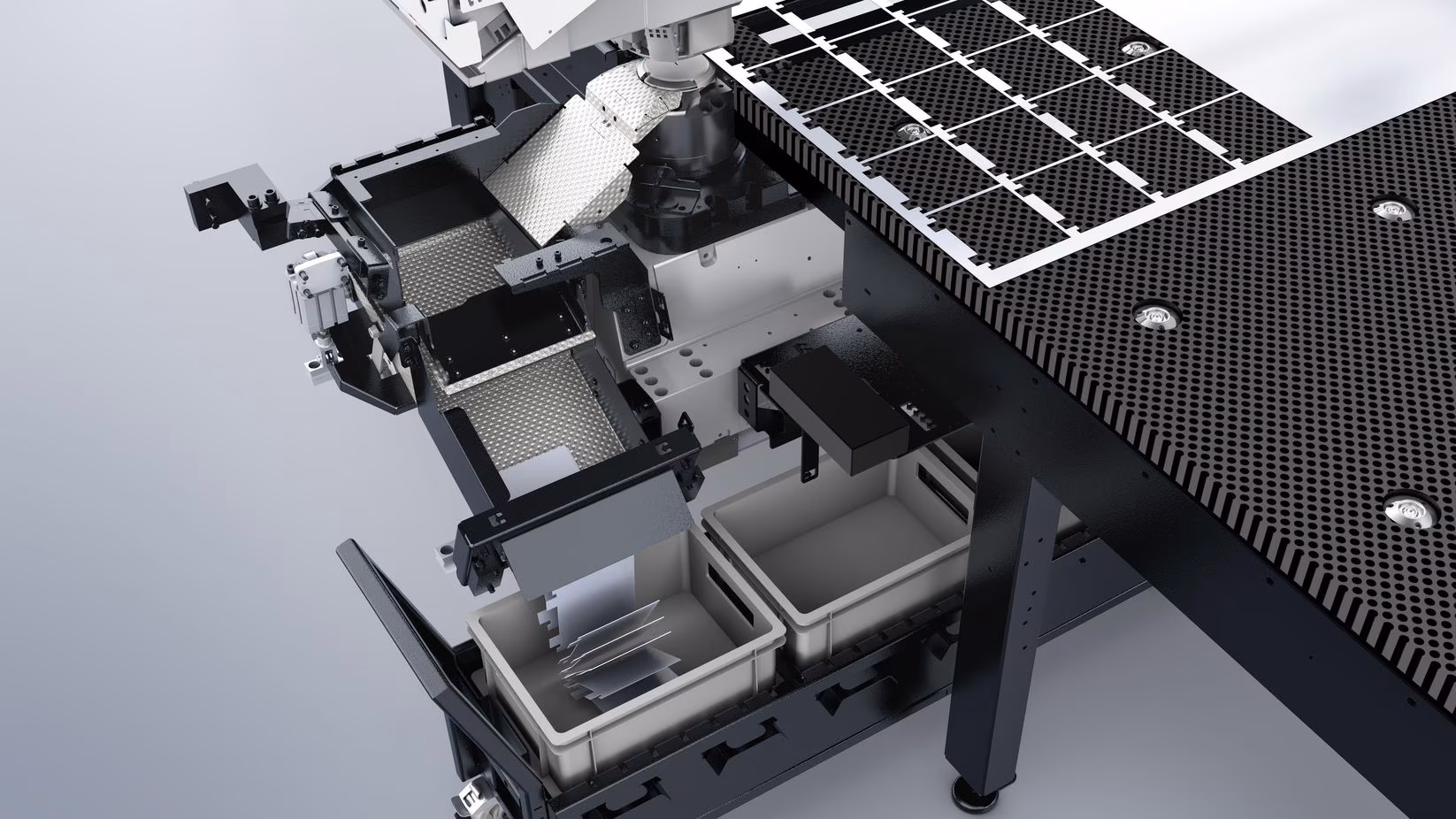

Sorteringsfunksjon

Maskinen sorterer automatisk deler opptil en størrelse på 7 x 7 tommer. Ferdige deler går gjennom en renne til et mellomliggende bufferlager. Det er fire forskjellige esker under maskinen. Det mellomliggende bufferlageret flyttes til riktig eske og legger delene til denne.

Deler transportbånd

Deler som fjernes via den store deleuttaksklaffen kan transporteres inn i esker via transportbånd.

Spontransportør

Spontransportøren kan brukes til automatisk å transportere stansestykker inn i en beholder.

Digital tilkobling og integrasjon for smarte løsninger

Sømløs integrering av flere TRUMPF-maskiner i ditt eget programvaremiljø er svært enkelt. Vi har den riktige løsningen for enhver kombinasjon, enten det er integrering i Oseon eller tilkobling til overvåkings- og analyseverktøy. En tilkobling til tredjeparts programvaresystemer er også mulig med våre grensesnitt basert på OPC UA-standarden.

Touchpoint HMI

Det er svært enkelt å programmere stansing eller laserstansing av deler – maskinbetjeningen blir like intuitiv som når du bruker et nettbrett eller en smarttelefon med den nye Touchpoint-HMI fra TRUMPF. Den hjelper deg med å fullføre delen mye raskere – og selv nybegynnere vil raskt lære å jobbe med programvaren.

MobileControl app

Med MobileControl-appen fra TRUMPF kan du betjene og overvåke maskinene dine enkelt og fleksibelt, ettersom appen overfører grensesnittet fra standardkontrollpanelet til berøringsskjermen på nettbrettet ditt. I tillegg til det statiske kontrollpanelet har du enda en mulighet for å overvåke og styre maskinen din.

MultiTool

Du kan øke produktiviteten til stanse- eller stanselasermaskinen din med en verktøyadapter for opptil ti skjæreinnsatser – spesielt for små stanseoperasjoner.

MultiBend

90°-bøyninger i forskjellige lengder opptil 6,2 cm: Ved arbeid med MultiBend er det ikke behov for ytterligere operasjoner på bøyemaskinen.

Synkende die

Den synkende dien muliggjør en ripefri stanse- og formingsoperasjon og forhindrer risikoen for at ting setter seg fast.

Utkasterverktøy for sortering

Fjern små laserkuttede deler med prosesspålitelighet og separer de ferdige delene fra de gjenværende delene samtidig.

Oversikt over stanseverktøy

TRUMPF tilbyr verdens største utvalg av stanseverktøy på markedet. Du finner den perfekte løsningen for enhver stanse- og formingsapplikasjon.

Sorting

The SortMaster Compact removes and sorts the parts from your punch laser machine fully automatically. Especially when it comes to small and complex parts, the individually controllable suction cups make it possible to remove parts in the optimum way. Due to the minimal installation area, there are no extra space requirements.

Automated loading and unloading with sorting

The SheetMaster (new generation) quickly and safely takes care of loading and unloading, separating, palletizing and sorting your finished parts.

Disposal

The GripMaster (new generation)* ensures automated scrap skeleton handling. Scrap skeletons and remainder strips are deposited on the scissor table.

Tool handling

The tool automation system ToolMaster Linear guarantees fast tool changes.
